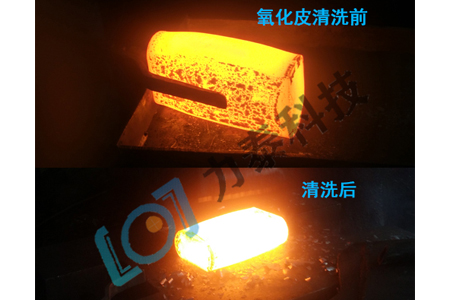

力泰科技资讯：矩形截面拔长时主要的质量问题就是氧化皮和裂纹，氧化皮需要用以高压水除磷为原理设计而成的氧化皮去除机清洗，裂纹就需要从前面的工序抓起，防止裂纹的产生。在锻件边角部分，由于冷却较快，塑性降低，更容易开裂。高合金钢和某些耐热合金拔长时，常易产生角裂，操作时需注意经常倒角。拔长高合金工具钢时，当送进量较大，并且在坯料同一部分反复重击时，常易沿对角线产生裂纹。

坯料质量不好，加热时间较短，内部温度较低，或打击过重时，由于沿对角线上金属流动过于剧烈，产生严重的加工硬化现象，也促使金属很快地沿对角线开裂。当氧化皮过多，而且没有用氧化皮去除机时，氧化皮被压入内里同样也会使锻件开裂。当拔长时增大压下量，不但可以提高生产率，还可强化心部变形，有利于锻合内部缺陷。因此，只要钢的塑性允许，应尽量采用大压下量拔长。但是也不是要无止境的大，与变形工艺有关；同时为了避免锻件产生折叠，单边压下量应小于送进量。服务热线：400-9952050

本文出自力泰科技（http://www.njltzdh.com/Projects/dzyhpqxj_1.html）转载请注明出处
