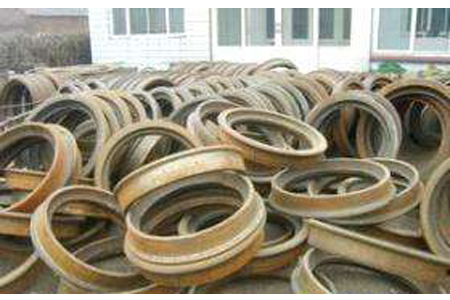

力泰科技资讯：高压水除磷技术是在氧化皮形成之后将氧化皮去除的一项技术，氧化皮不去除后续可能会相应地产生裂纹，所以也可以说高压水除磷技术是防止裂纹产生的一个措施。除此之外，防止锻件侧表面裂纹产生的措施有：使用润滑剂和预热工具；镦粗低塑性材料时常用的润滑剂有玻璃粉、玻璃棉、石墨粉等。

为防止变形金属很快地冷却，镦粗用的工具均应预热200-300摄氏度。采用凹形毛坯，锻造低塑性材料的大型锻件时，镦粗前将坯料压成凹形，可以明显提高镦粗时允许的变形程度。这是因为凹形坯料镦粗时沿径向有压应力分量产生，对侧表面的纵向开裂起组织作用。

采用金属垫，热锻粗大型和较大型的低塑性材料锻件时，在工具和坯料之间放置一块温度不低于坯料温度的软金属垫板（一般用碳素钢），变形金属不直接受到工具的作用，由于软垫的变形抗力较低，故先变形并拉着坯料做径向流动，结果就是坯料的侧面内凹；当继续镦粗时软垫直径增大，厚度变薄，温度降低，变形抗力增大，之前没有用高压水除磷设备清除氧化皮，锻压设备的磨损程度也会加大。如果此时坯料明显地镦粗，侧面内凹就会消失，呈现圆柱形；再继续镦粗时，然后获得程度不太大的鼓形。服务热线：400-9952050

本文出自力泰科技（http://www.njltzdh.com/Projects/dzyhpqxj_1.html）转载请注明出处
