齿轮尺寸视觉检测系统

返回列表 来源:力泰科技 浏览:- 发布日期:2017-06-13 16:54:06【

案例名称:齿轮尺寸视觉检测系统

案例系列:电子电路

齿轮作为一种广泛应用的机械零件,其精度对机械产品性能有着重要影响。提高齿轮检测技术是提高齿轮产品质量的必要条件,由于齿轮形状的特点,促使其检测项目众多,测量过程复杂,测量设备昂贵,因此,在实际生产中迫切需要对齿轮进行快速测量与分析。

齿轮尺寸视觉检测系统

“齿轮尺寸视觉检测系统”

“齿轮尺寸视觉检测系统”由南京力泰科技视觉系统有限公司自主研发,用于机械零件的视觉检测。首先由CCD相机攫取图像,摄像过程中注意调节核实的光源和相机位置,尽量减少图像的失真和噪声,保证图像的真实性,然后将被摄取目标转换成图像信号,传送给图像处理系统。一般情况下,取像系统获取的原始图像由于受到种种条件限制和随机信号的干扰,往往不能在视觉系统中直接使用,必须在视觉的早期阶段对原始图像进行灰度校正、去噪、二值化和形态学等图像处理。二值化的图像包含2个灰度值,当物体轮廓足以用来识别物体且周围环境可以适当控制时,二值视觉系统是非常有效的。对于预处理后的图像经过进一步的处理,提取需要的特征信息,进行分析计算。最后再根据计算结果,判断齿轮尺寸以及是否合格。

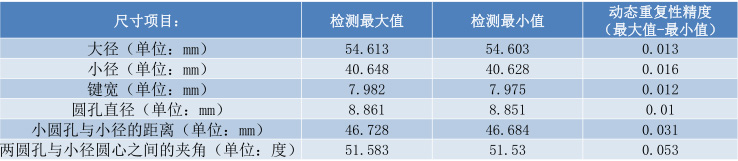

检测内容

齿轮尺寸视觉检测系统

检测效果图

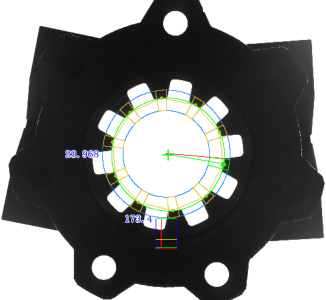

小径尺寸检测

检测效果图

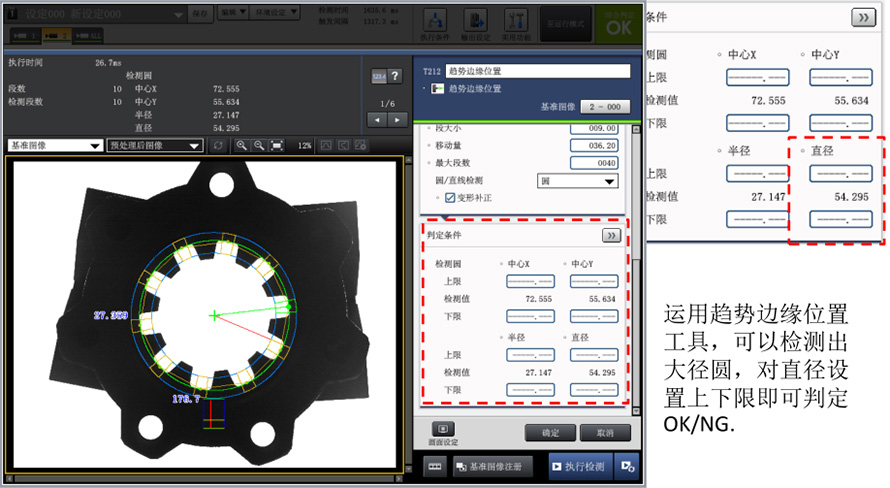

大径尺寸检测

大径尺寸检测

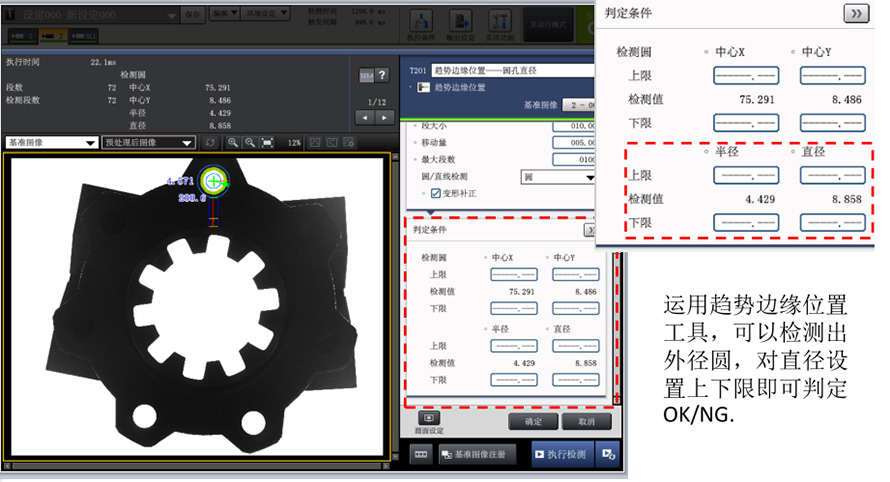

圆孔直径尺寸检测

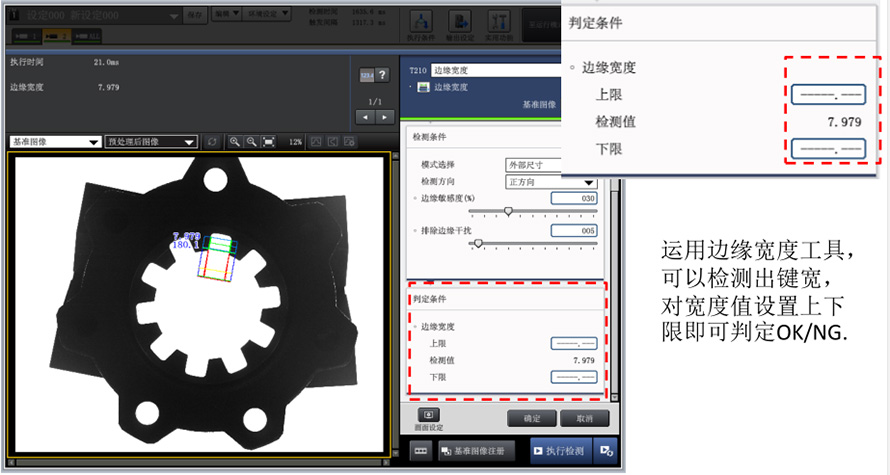

键宽尺寸检测

圆孔直径尺寸检测

圆孔直径尺寸检测

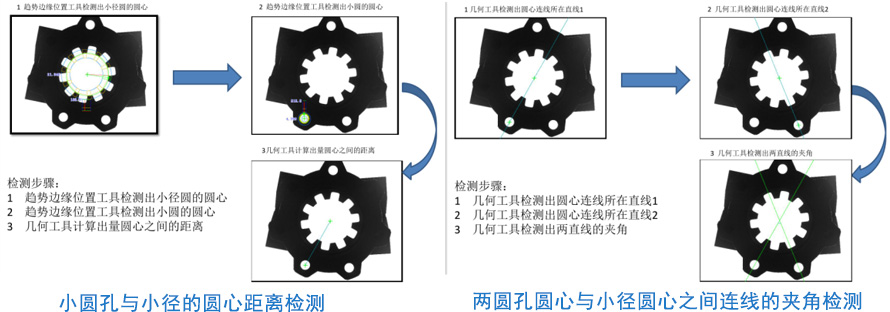

小圆孔与小径的圆心距离检测

圆孔直径尺寸检测

两圆孔圆心与小径圆心之间连线的夹角检测
